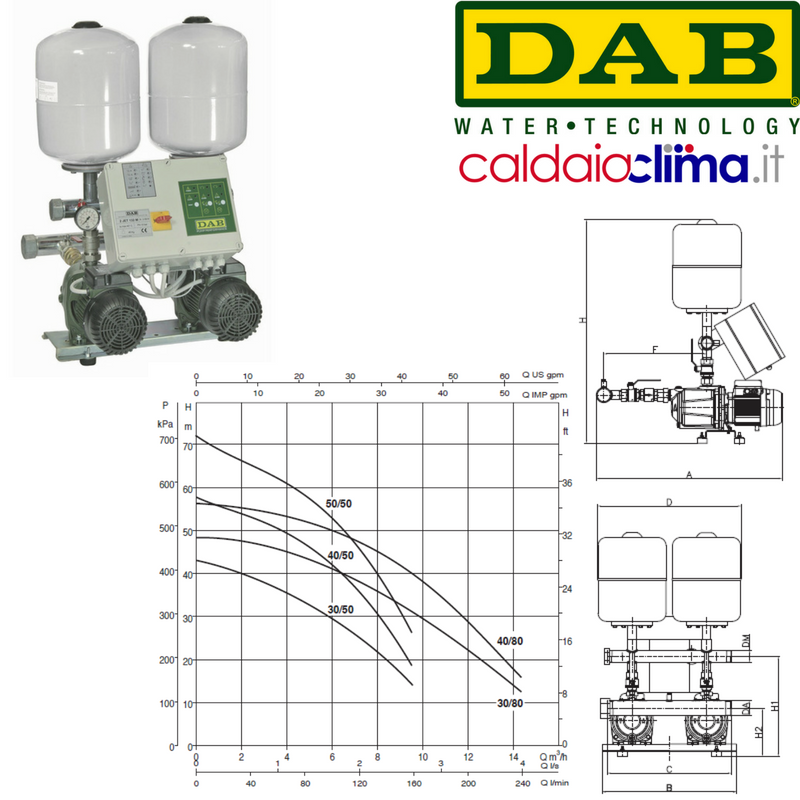

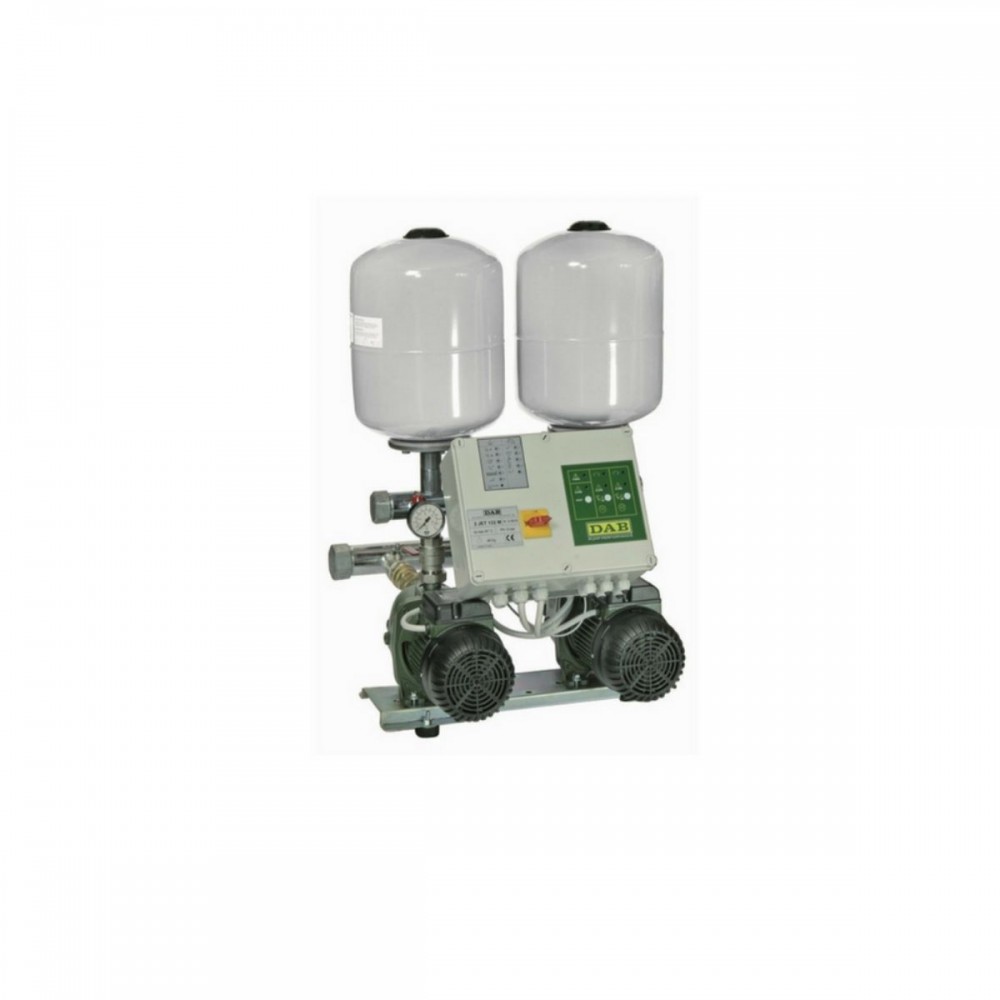

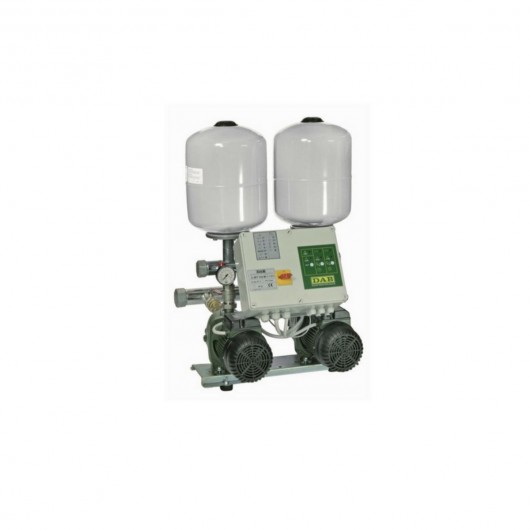

Dab Pompe Gruppi di Pressurizzazione Mod. 2 Euro 40/80M

Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell’acqua.

• Massima pressione di esercizio: PN10
• Esecuzioni speciali a richiesta: contattare rete vendita
• Grado di protezione: IP44
• Motori IE2 di serie da 0,75 kW fino a 5,5 Kw - IE3 ≥ 7,5 Kw

APPLICAZIONI

Gruppi di sollevamento dell’acqua particolarmente adatti per uso domestico, piccoli impianti per uso civile, agricolo o industriale. Si distinguono per l’assoluta affidabilità, la semplicità di funzionamento e la non necessità di manutenzione. I gruppi sono forniti di serie con serbatoi e con attacco alimentatore d’aria.

CARATTERISTICHE COSTRUTTIVE

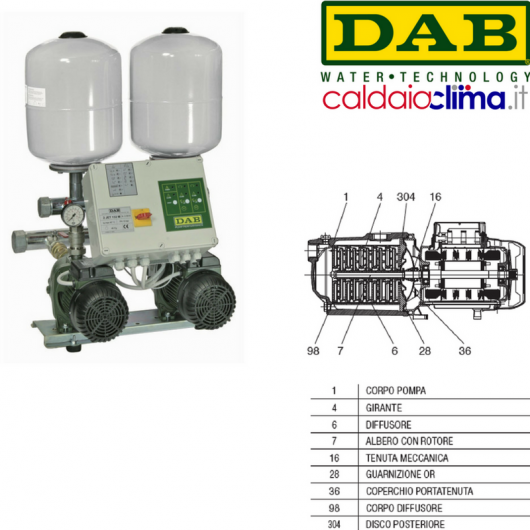

PARTE IDRAULICA: 2 Elettropompe centrifughe multistadio EURO. Base in lamiera zincata tropicalizzata completa di 4 piedini antivibranti in gomma. Collettori, di aspirazione e di mandata, filettati in acciaio zincato tropicalizzato. 2 serbatoi a membrana. Valvole a sfera con bocchettone in aspirazione e in mandata di ogni singola pompa. Valvola di ritegno nell’aspirazione di ogni pompa. Attacchi 1 1/4” per alimentatore d’aria in aspirazione ciascuna pompa. 2 Tappi femmina in ghisa zincata tropicalizzata per chiusura collettori. 1 trasmettitore di pressione sul collettore di mandata (rilevamento pressione).

PARTE ELETTRICA: Fornito su cassetta in materiale termoplastico autoestinguente, con un grado di protezione IP55, il quadro protegge le elettropompe dalle condizione anomale come: sovraccarichi e sovratemperatura a riarmo automatico, cortocircuiti con fusibili (solo modello Plus), sovracorrenti delle pompe (protezione amperometrica), tensioni anomali, marcia a secco, rapidi avviamenti, guasto del del sensore di pressione o incoerenza dei comandi di protezione esterni.

COMPONENTI A FRONTE QUADRO: Sezionatore generale con blocco porta lucchettabile. Pulsanti selezione funzionamento AUT - OFF - MAN. Pulsanti RESET allarmi. Display fronte quadro. Spie segnalazione marcia, blocco, allarmi.

COMPONENTI INTERNI AL QUADRO: Scheda elettronica di comando e controllo con fusibili di protezione e contattori. Morsetti di collegamento all‘alimentazione (monofase oppure trifase). Morsetti di collegamento ai pressostati marcia a secco o sovrapressione (Optional). Contatti N.O. per segnalazioni allarme. Mini dip switch di selezione funzioni (trasmettitore pressione o pressostati, serbatoi standard o supplementari).

Il quadro elettrico è predisposto per il collegamento di:

• KIT pressostato o galleggiante di protezione contro la marcia a secco (da richiedere separatamente come Optional),
• KIT pressostato di arresto per sovrapressione (da richiedere separatamente come Optional).

I gruppi vengono forniti completi di un robusto imballo di cartone con paletta di legno e istruzioni di installazione / manutenzione con schema elettrico.
